石墨改性聚丙烯换热器

产品品牌：满久

产品材质：PP/PPH

产品尺寸：详见规格表

发布日期：2020-01-10 10:54:32

阅读数量：1348

产品详情

产品介绍：

石墨改性聚丙烯列管式换热器(冷凝器)是目前应用于各类含酸、含碱的化工生产过程中最广泛的一种耐腐蚀热交换设备，主要由聚丙烯壳体、石墨改性PP换热列管、管板、封头折流板组成。通过将石墨的导热性与聚丙烯(PP)对绝大多数的有机、无机酸、碱盐和部分有机剂的抗腐蚀性相结合制作而成，实现换热同时兼具**的耐腐蚀。

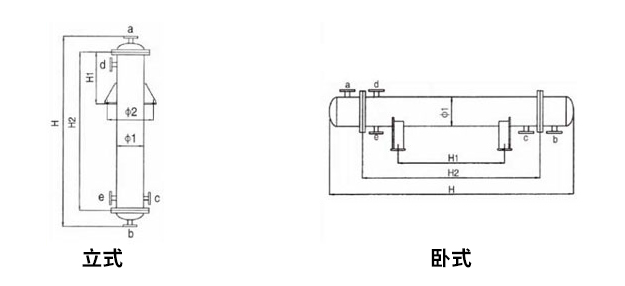

管口使用表

A.介质入口或出口 B.介质入口或出口

C.冷却水入口 D.冷却水出口 E.排净口

物理机械性能表

石墨改性聚丙烯性能		数据	纯聚丙烯性能		数据
比重		1.1	比重		0.91
工作温度℃		-5～125	工作温度℃		-10～130
线膨胀系数×10-5/℃		5.7-12	线膨胀系数×10-5/℃		6月13日
抗拉强度kg/cm2		≤6.5	抗拉强度kg/cm2		≤15
抗拉强度kg/cm2		≤230	抗拉强度kg/cm2		≤300
焊接抗拉强度kg/cm2		≤123	焊接抗拉强度kg/cm2		≤165
导热系数千卡/米.小时.度		2.8	导热系数千卡/米.小时.度

工作压力	正压MPa	≤0.3	工作压力	正压MPa	0.3
	负压MPa	-0.1		负压MPa	-0.1
出厂壳程水压实验MPa		0.4	出厂壳程水压实验MPa		0.4

材质特点

　　(1)聚丙烯具有优良的耐化学的品性，对于无机化合物、不论酸、碱、盐溶液，除强氧化性物料外，几乎直到120℃都对其无破坏作用，对几乎所有溶剂在温室下均不溶解，一般烷、烃、醇、酚、醛、酮类等介质上均可使用。

　　(2)聚丙烯塑料融点为164-174℃，因此一般使用温度可达110-125℃

　　(3)不结垢，不污染介质，无毒性，也可用于食品工业。

　　(4)材质比重轻设备安装维修极为方便。

产品参数

换热面积 m2	壳　　体								列管（20）	管接口规格


	ф1	ф2	立式			卧式			管数	a	b	c	d	e
	ф1	ф2	H1	H2	H	H1	H2	H	管数	a	b	c	d	e
2	250	470	250	800	1350	400	800	1450	48	50	50	40	50	50
3	250	470	300	1050	1650	600	1050	1750	48
4	250	470	450	1430	1950	800	1430	2050	48
4	310	530	300	888	1550	600	888	1650	75
5	310	530	400	1100	1800	800	1100	1800	75
6	310	530	450	1350	2000	800	1350	2050	75
8	310	530	600	1800	2450	1000	1800	2500	75	65	65	50	65	50
10	310	530	750	2250	2900	1300	2250	2950	75
10	400	620	450	1350	2050	800	1350	2100	144
12	310	530	900	2700	3350	1600	2700	3400	75
12	400	620	550	1650	2300	1000	1650	2350	144
14	400	620	650	1900	2550	1100	1900	2600	144
16	400	620	700	2150	2800	1200	2150	2850	144
18	400	620	750	2250	2950	1300	2250	3000	144	80	80	50	65	50
20	400	620	800	2500	3200	1500	2500	3250	144
22	400	620	900	2750	3400	1600	2750	3450	144
24	400	620	1000	3000	3600	1800	3000	3650	144
30	500	720	700	2100	2800	1200	2100	2850	234
40	500	720	1000	3000	3700	1800	3000	3750	234
50	500	720	1500	3500	4200	2100	3500	4250	234	100	100	50	65	50
50	600	820	850	2500	3200	1500	2500	3250	346
60	600	820	1000	3000	3700	1800	3000	3750	346
70	600	820	1000	3500	4200	2100	3500	4250	346
80	600	820	1500	4000	4700	2400	4000	4750	346
90	600	820	1500	4500	5200	2700	4500	5250	346
90	700	920	1000	2800	3500	1600	2800	3550	512
100	700	920	1000	3100	3800	1900	3100	3850	512	150	150	65	80	50
120	800	1020	1000	3000	3700	1800	3000	3750	646
150	800	1020	1500	3700	4400	2200	3700	4450	646
200	800	1020	1700	4435	5135	2900	4435	5135	646	200	200	80	100	65

注意事项

　　1、订货时，请查阅聚丙烯的腐蚀数据，针对介质和使用条件选购。

　　2、每台换热器规格面积由客户确定，规格请参考换热器规格表。

　　3、订货时要指明安装形式，如改变管接口大小及方位请客户提前指出。

　　4、塑料设备较脆，要轻拿轻放，安装时要慢慢紧固螺栓，以免损坏设备。

　　5、开车时先注入冷却水，应避免与明火接触。

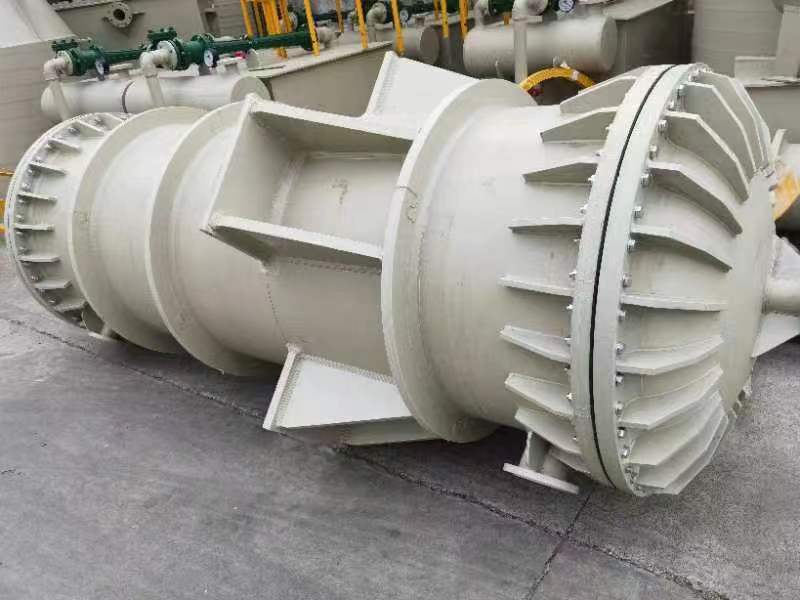

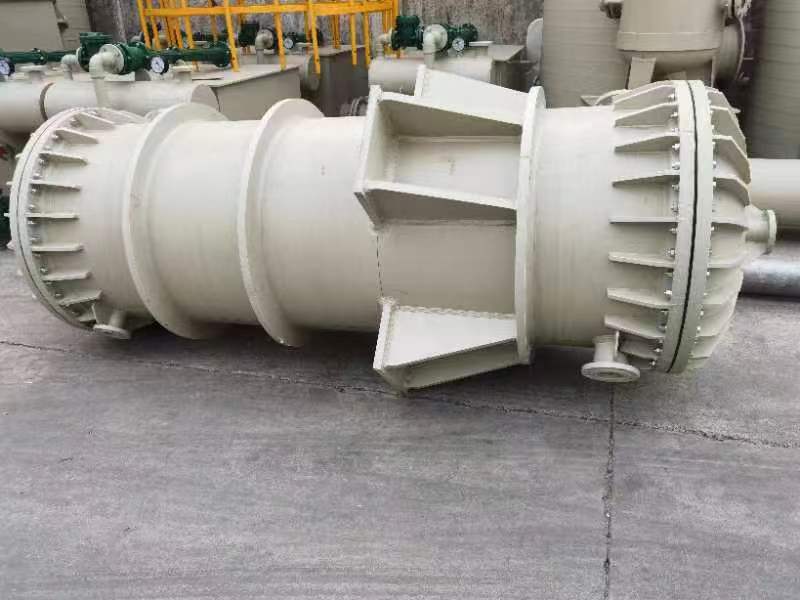

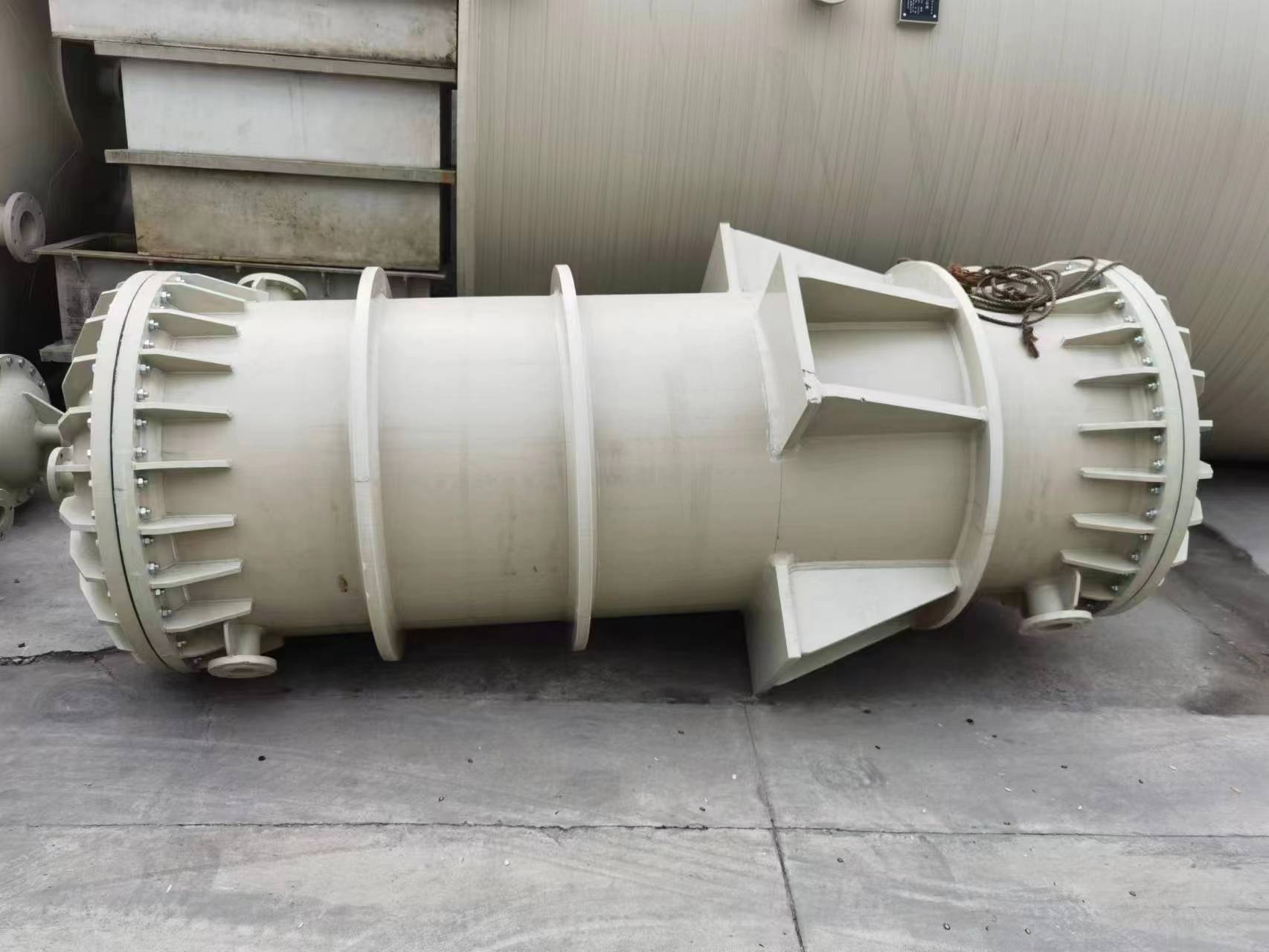

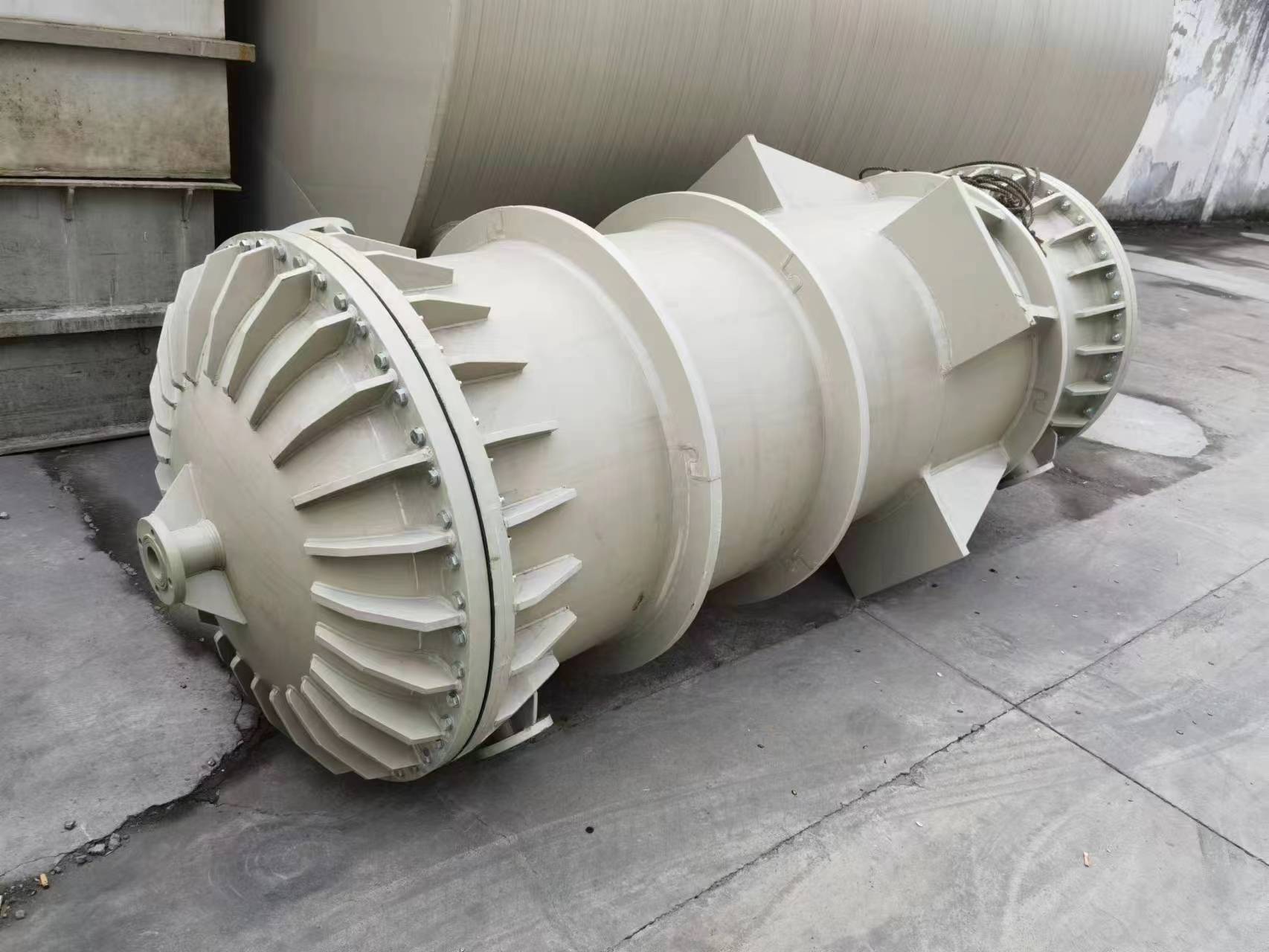

产品实拍
